加载过程之Linking、Initializing

Linking、Initializing

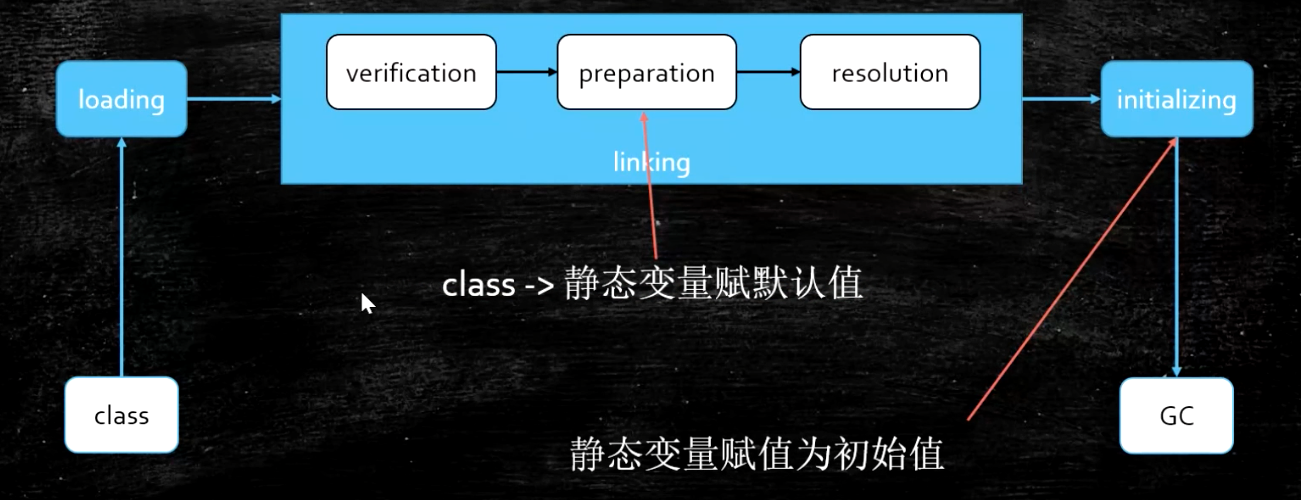

image-20210514152153556

Linking分为三步：

  • Verfication: 校验，校验是否符合class文件的标准
  • Preparation：将class文件中的静态变量赋默认值
  • Resolution：把class文件中常量池用到的符号引用。转化成内存地址，可以直接使用
    将类、方法、属性等符号引用解析为指针、偏移量等内存地址的直接引用
    常亮池中的各种符号引用解析为指针、偏移量等内存地址的直接引用
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
package com.shifpeng.scaffold.service.jvm;

/**
 * @Project: scaffold
 * @Description:
 * @Author: Steven
 **/
public class ClassLoaderProcedure {
    public static void main(String[] args) {
        System.out.println(T.count);
    }
}

class T {
    public static int count = 2;
    public static T t = new T();

    private T() {
        count++;
    }
}

//输出结果 3

如果把15、16行代码换个位置，那么输出的就是2,拿交换后的代码分析：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
public class ClassLoaderProcedure {
    public static void main(String[] args) {
        System.out.println(T.count);
    }
}

class T {
    public static T t = new T();
    public static int count = 2;

    private T() {
        count++;
    }
}

当我们调用T.class的时候，首先将T.class load进内存，接下来进行Verfication进行校验，校验完进行Preparation给静态变量赋默认值 ，那么此时

1
2
t=null;
count=0;

接下来进行Resolution，这个不分析了，接下来进行initializing，给静态变量赋初始值 ，

此时

1
2
3
4
t=new T();
//这个时候，就会执行count++,t变为1
count=2;
//所以最后T.count=2

还有一点非常类似的就是成员变量的赋值

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
public class ClassLoaderProcedure {
    public static void main(String[] args) {
        System.out.println(T.count);
    }
}

class T {
    public static int count = 2;
    public static T t = new T();

    private int m = 8;

    private T() {
        count++;
    }
}

有一个成员变量，当new T()的时候，是一个申请内存的过程，申请完内存，他里面的成员变量先赋默认值0，然后开始调用构造方法，构造方法才会给赋初始值8。这跟Preparation、initializing有点像

静态变量实在类加载之后进行Preparation、initializing等。而对象中的成员变量是new出来之后才会进行这两步

单例模式&双重检查

有一道面试题：下面程序中的Mgr06需不需要加volatile？（DCL单例为什么要加volatile）

答案：需要加，主要是指令重排的问题

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
package com.shifpeng.scaffold.service.jvm;

/**
 * 单例模式 DCL单例 （Double Check Loading 双重检查）
 * 需要给Mgr06做个单例
 * @Project: scaffold
 * @Description:
 * @Author: Steven
 **/
public class Mgr06 {
    private static volatile Mgr06 INSTANCE; //JIT

    private Mgr06() {
    }

    public static Mgr06 getInstance() {
      //业务代码省略
      //先检查INSTANCE是否为空
        if (INSTANCE == null) { //还没有任何线程对它初始化
            //双重检查
            synchronized (Mgr06.class) {
                if(INSTANCE == null) {  //这里做第二次检查，是因为在第一次判断到加锁成功这段时间，有可能被其他线程初始化
                    try {
                        Thread.sleep(1);
                    } catch (InterruptedException e) {
                        e.printStackTrace();
                    }
                    INSTANCE = new Mgr06(); //依然为空，那么开始进行初始化
                }
            }
        }
        return INSTANCE;
    }

    public void m() {
        System.out.println("m");
    }

    public static void main(String[] args) {
        for(int i=0; i<100; i++) {
            new Thread(()->{
                System.out.println(Mgr06.getInstance().hashCode());
            }).start();
        }
    }

}

如果说不加volatile会发生什么情况？

INSTANCE = new Mgr06(); 在对这个INSTANCE进行初始化的时候，如果初始化到一半的时候（什么叫初始化到一半？就是new Mgr06()，并且申请到了内存，里面的成员变量赋了默认值0；这个时候INSTANCE已经指向到这个内存了，所以不再是空了），这个时候另外一个线程来了，首先判断INSTANCE == null，发生不为空，所以就第二个线程就开始直接使用成员变量的默认值0了，而不是初始值了，这个时候就出问题了

解决这个问题的关键就是加volatile

那为什么加上这个volatile就可以解决，这里是指令重排的问题

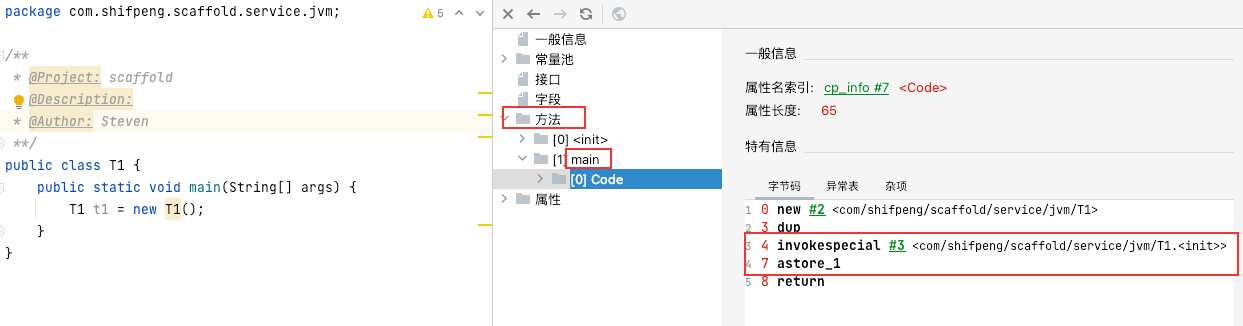

下面的代码，编译一下，查看字节码文件：

其中第一行，表示new T1,申请好内存空间

第三行：invokespecial调用构造方法，将成员变量属性a赋值为8

第4行：astore_1将上面的引用值赋值给t

image-20210519225011123

正常情况下，应该是先调用完invokespecial,再赋值给t，这样就不会出问题，由于指令有可能会重排，这两句指令发生的顺序有可能会不一样，即先把内存地址扔到t里了，然后在进行的初始化，就有可能发生有别的线程读到半初始化的现象

JMM Java内存模型(Java Memory Model)

1、高并发的情况下，Java内存内存模型是怎么提供支持的

2、一个对象在内存中是怎么布局的？

这里需要先说一下硬件层的并发优化基础知识，再将java的内存模型到底在硬件的基础上怎么实现的

硬件层的并发优化

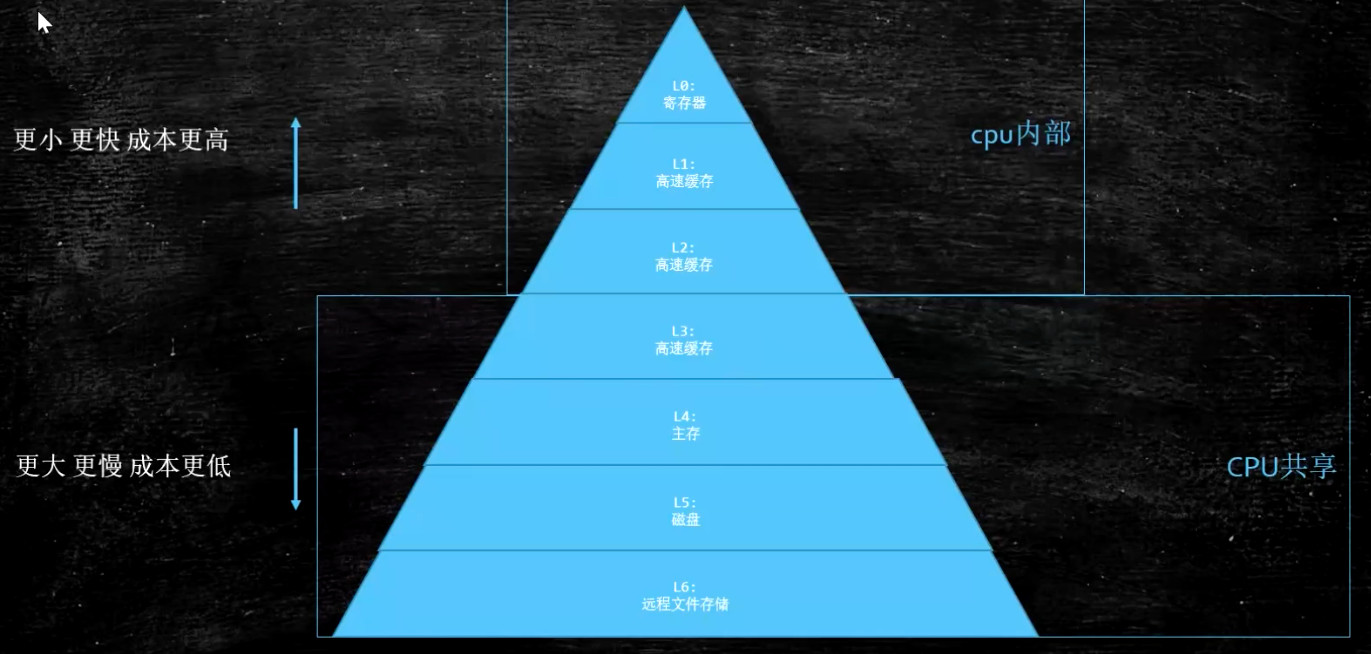

存储器的层次结构

（深入理解计算机系统 原书第三版 P421）

image-20210520074231139

离CPU越近，存储空间越小，但是速度越快，CPU要读数据的时候，假如一个数据是在硬盘上的（L5:)，他首先是被load到内存，如果读数据的时候，CPU先高速缓存中去找（L1:），如果没有，继续去下一层（L2:），如果有，先load到最近的一层(L1:)（下次再去找的话就快了）

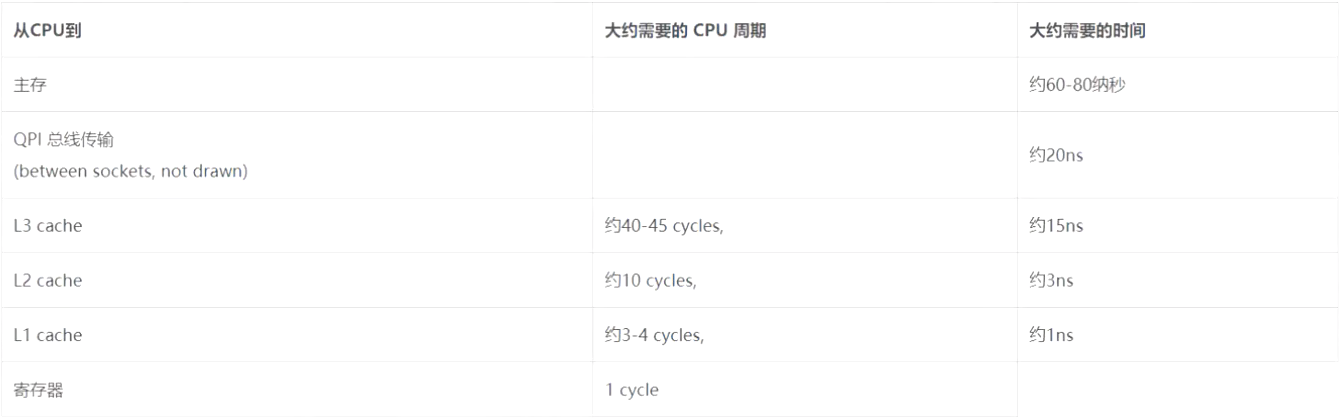

image-20210520075248729

系统总线-总线锁

但是这里就会产生一个很严重的问题：

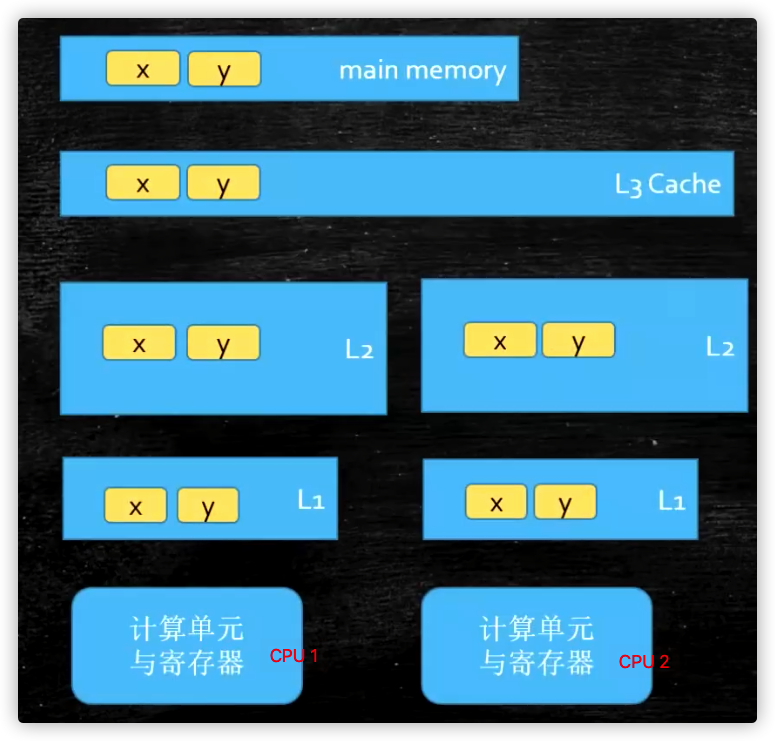

image-20210520143058339

现在有两个CPU（或者两个核），假如有一个数在内存中（main memory）,这个数会被load到L3 Cache中，L2和L1这两级缓存是在CPU的内部的，根据上面的图，我们就会想到，主存或者L3中的数据有可能会被load到不同的CPU内部，如果CPU1对修改X为1，CPU2修改X为2，那么就会存在数据不一致的情况。线程1拍跑在CPU1上，线程2跑在CPU2上，读到的数据是不一致的

那如何解决？ 有许多种解决方式

多线程一致性的硬件层支持

通过系统总线 ，即L2通过一个系统总线 访问L3缓存数据（加把锁）

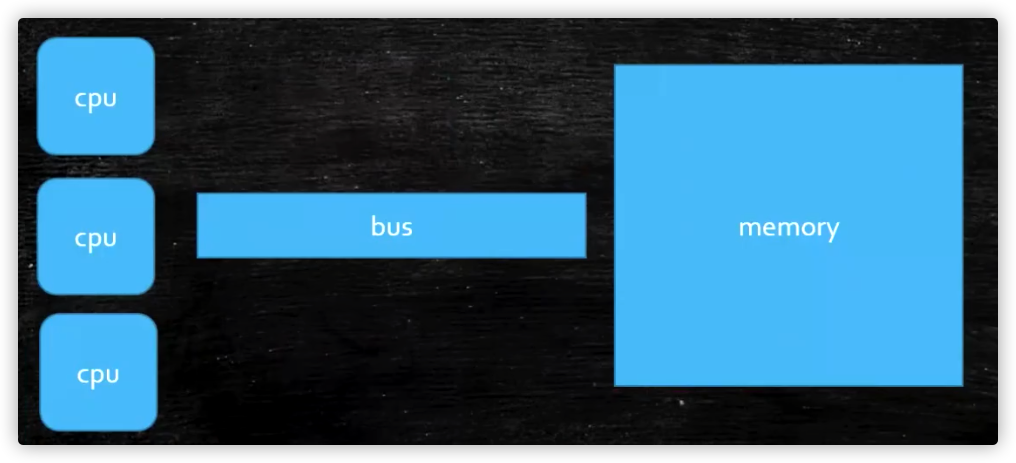

总线锁(bus lock)会锁住总线，使得其他CPU甚至不能访问内存中其他的地址，因为效率较低

image-20210520144741337

因此，总线锁 是老的CPU使用的

那新的CPU怎么解决的？ 有各种各样的一致性协议 解决这个问题，而IntelCPU使用的是MESI，所以我们大多数聊的是MESI

因此，低层的一致性是怎么实现的？ MESI

Cache Line 的概念、缓存行对其 伪共享

关于MESI Cache一致性协议

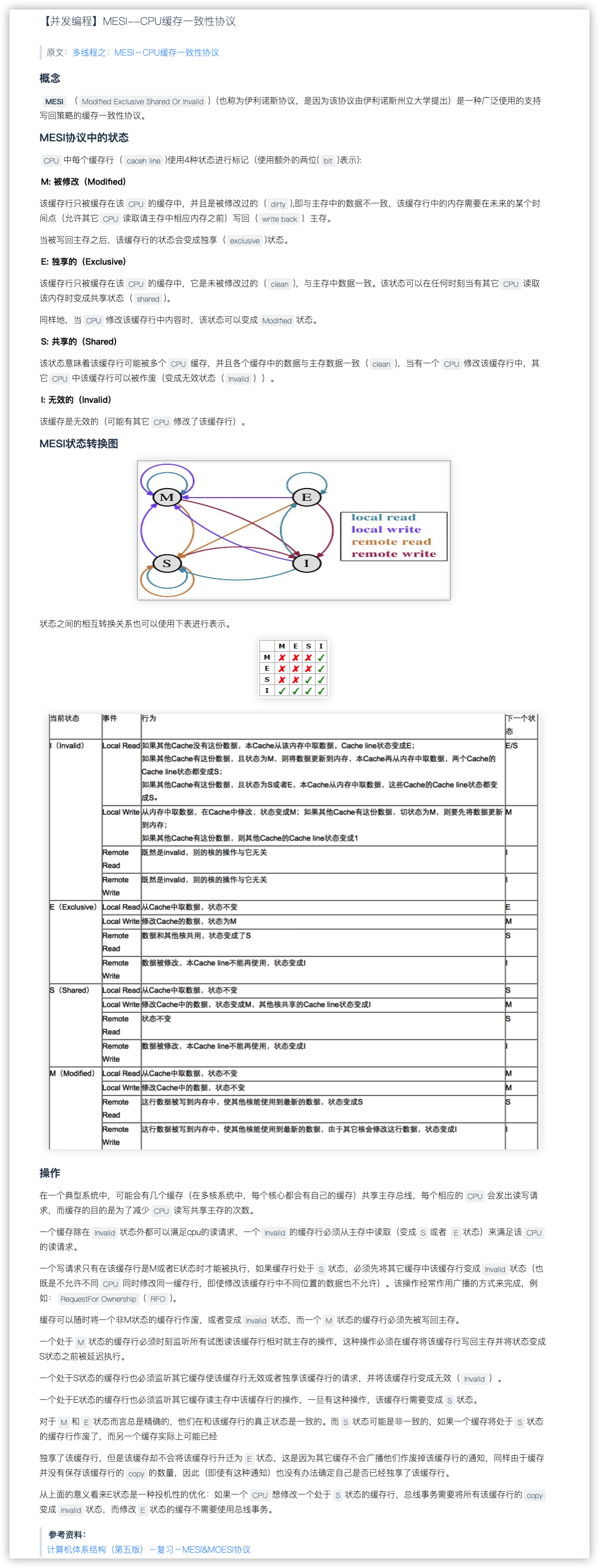

有一篇文章可以看一下 【并发编程】MESI–CPU缓存一致性协议 可以参考学习一下，防止丢失，我截图出来：

image-20210520141850363

通过MESI协议让来让各个CPU之间的缓存保持一致性

MESI称为缓存锁，缓存锁的一个实现就是MESI

有些无法被缓存的数据，活着跨越多个缓存行的数据，依然必须使用总线锁

现代CPU的数据一致性实现=缓存锁（MESI等）+ 总线锁

缓存行（面试）

从内存中读取数据放到CPU缓存中，读取缓存是以cache line为单位，目前为64byte

1、假如X、Y在一个缓存行，CPU1只用X，读取的时候，X、Y都会被读进来，CPU2只用Y，同样都会读进来

那么当CPU1把X做了修改，要通知其他CPU，通知其他CPU说“整个缓存行被改过了，这个缓存行已经是invalid的状态了 ，麻烦你更新一下

”，那么CPU2就会把缓存行重新再读一遍。

2、同理，CPU2改完Y，通知一下，CPU1跟Y没有关系，但是还是重新读了一遍缓存行

两个互相无关的值因为变化，都需要重新读取一次缓存行

伪共享

位于同一缓存行的两个不同数据，被两个不同的CPU锁定，产生互相影响， 这种就叫伪共享

举个例子证明一下这个问题：

例子01:

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
package com.shifpeng.scaffold.service.juc;

/**
 * @Project: scaffold
 * @Description:
 * @Author: Steven
 **/
public class CacheLinePadding01 {

    //创了了一个T类，这里面只有一个long类型的x(8个字节)
    private static class T {
        public volatile long x = 0L;
    }

    //T类型的数组
    public static T[] arr = new T[2];

    //静态初始化完成之后，内存里面有两个数组，这两个数组里面指向的new 的对象，每个里面就只有一个8个字节的long类型
    static {
        arr[0] = new T();
        arr[1] = new T();
    }

    //启动两个线程，循环一千万次，让X的值不断发生变化，刚好这两个值位于一个缓存行，又正好位于一个CPU,那就会发生两个CPU不断的更新缓存行
    public static void main(String[] args) throws Exception {
        Thread t1 = new Thread(()->{
            for (long i = 0; i < 1000_0000L; i++) {
                arr[0].x = i;
            }
        });

        Thread t2 = new Thread(()->{
            for (long i = 0; i < 1000_0000L; i++) {
                arr[1].x = i;
            }
        });

        final long start = System.nanoTime();
        t1.start();
        t2.start();
        t1.join();
        t2.join();
      //为了观察起来方便，这里都除以100_0000
        System.out.println((System.nanoTime() - start)/100_0000);
    }

}

//执行结果 215

例子02: 缓存行对齐

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
package com.shifpeng.scaffold.service.juc;

/**
 * @Project: scaffold
 * @Description:
 * @Author: Steven
 **/
public class CacheLinePadding02 {
    private static class Padding {
        //创建7个long类型的数，7*8为56个字节
        public volatile long p1, p2, p3, p4, p5, p6, p7;
    }

    //从Padding继承，而T又有一个8字节的x,因此56+8等于64字节，也就是说T64个字节，也就是一个缓存行，这样的话，另外一个肯定不会存在同一个缓存行了，效率肯定就高了
    private static class T extends Padding {
        public volatile long x = 0L;
    }

    public static T[] arr = new T[2];

    static {
        arr[0] = new T();
        arr[1] = new T();
    }

    public static void main(String[] args) throws Exception {
        Thread t1 = new Thread(()->{
            for (long i = 0; i < 1000_0000L; i++) {
                arr[0].x = i;
            }
        });

        Thread t2 = new Thread(()->{
            for (long i = 0; i < 1000_0000L; i++) {
                arr[1].x = i;
            }
        });

        final long start = System.nanoTime();
        t1.start();
        t2.start();
        t1.join();
        t2.join();
        System.out.println((System.nanoTime() - start)/100_0000);
    }

}

//执行结果 67

这个案例在开源软件disruptor中也有用到高性能队列——Disruptor

综上，使用缓存行的对齐可以解决伪共享的问题，虽然会浪费一些空间，但是能够提升效率

乱序问题
